KRINNER Schraubfundamente GmbH
4 Stück: M-76x2,6x1000 M12 TZN
4 Stück: M-76x2,6x1000 M12 TZN
Verfügbarkeit für Abholungen konnte nicht geladen werden

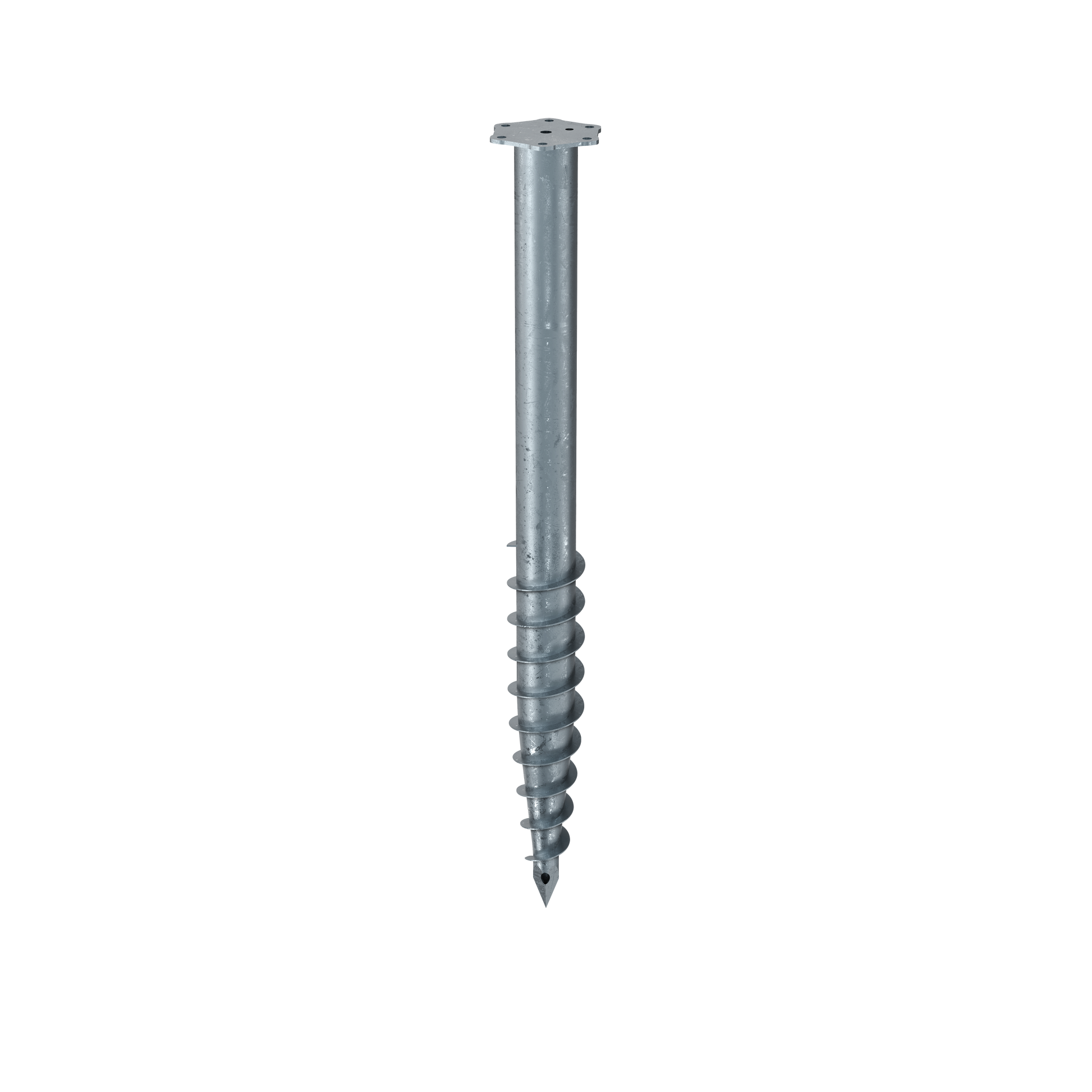

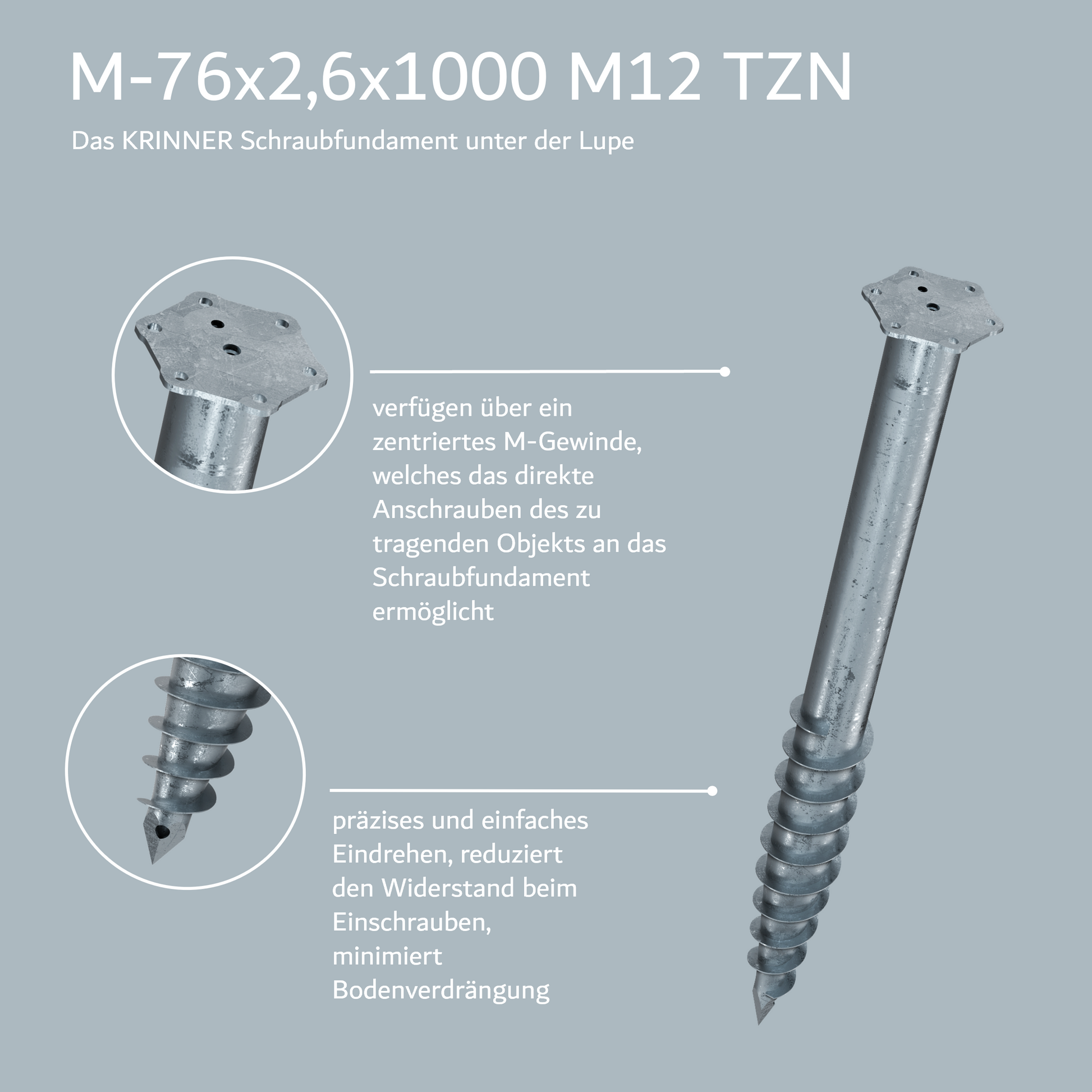

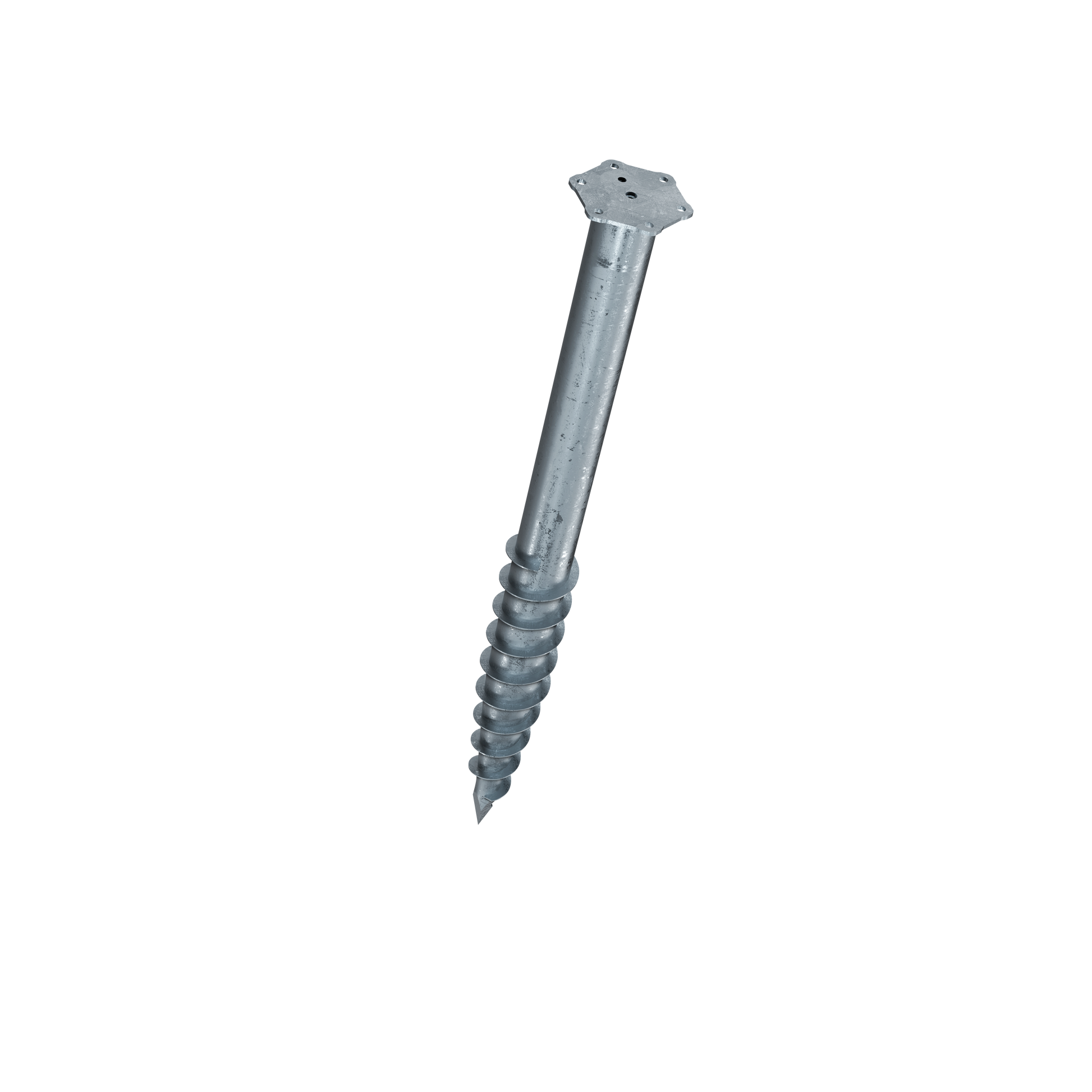

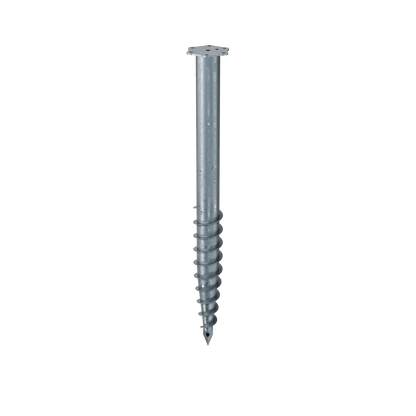

Die Schraubfundamente der M-Serie verfügen über ein zentriertes M-Gewinde, welches das direkte Anschrauben des zu tragenden Objekts an das Schraubfundament ermöglicht. Es eignet sich z. B. für Fertiggaragen und Container.
Anwendungsgebiete
Holz- und GaLa-Bau
Verarbeitung
- Flansch: Blech S355
- Spirale durchgehend verschweißt
- Beschichtung: Feuerverzinkung nach DIN EN ISO 1461

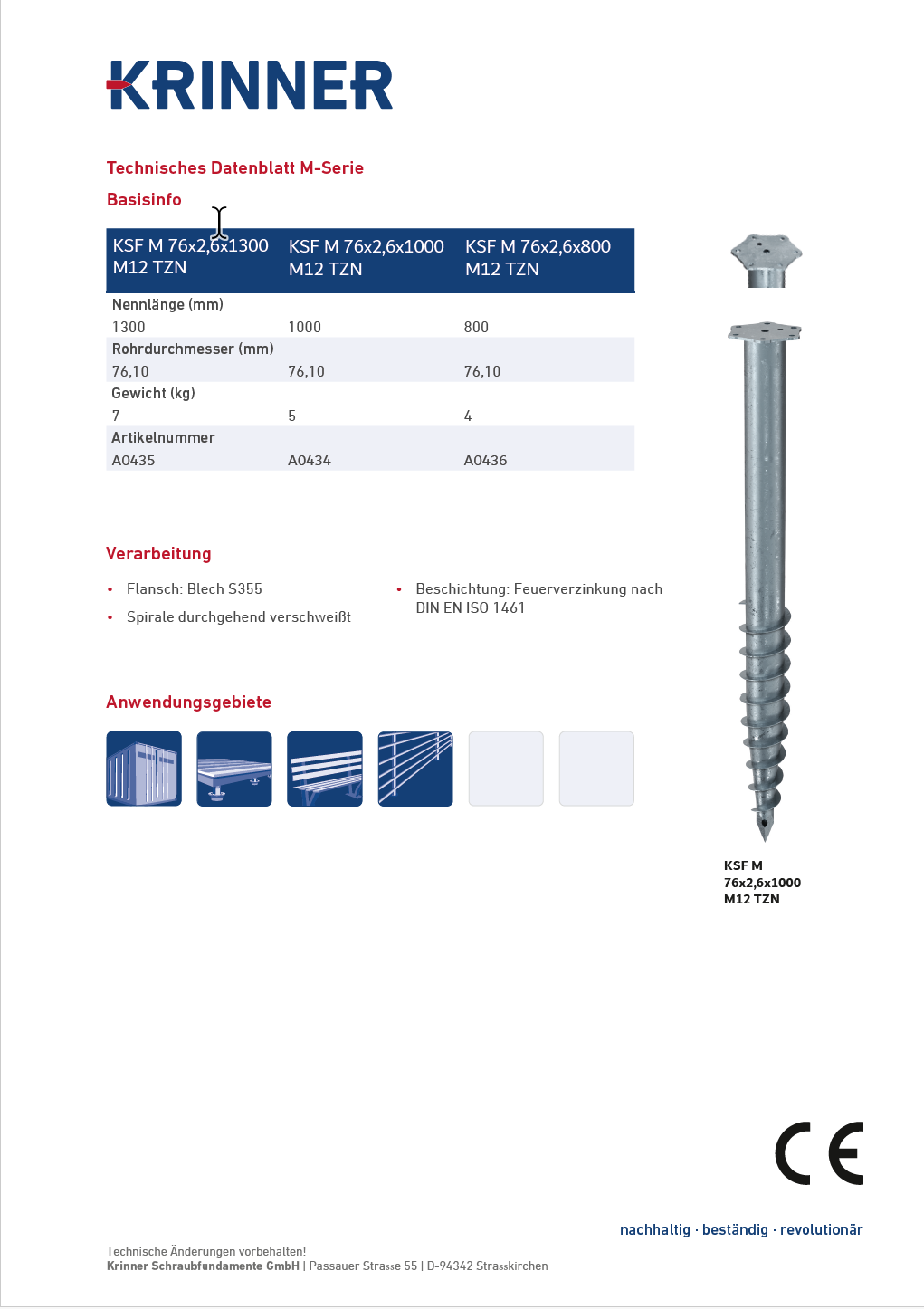

| Nennlänge | 800 mm |
|---|---|
| Rohr-Ø | 76,10 mm |
| Gewicht | 4,20 kg |
| Art-Nr. | A0436 |
| Einstelldurchmesser | 76,10 mm |
| Lastaufnahme * | 13,50 kN |
| Innendurchmesser | 70,90 |
| Gewinde | M12 |
| Lochkreisdurchmesser | 116 mm |
| Bohrung Lochkreis | 6 x ∅ 11 |
| Schlüsselweite Flansch | 120 mm |
| Flanschaußendurchmesser | 136 mm |
| Flanschstärke | 5 mm |
Die angegebenen Werte zur möglichen, äußeren Tragfähigkeit wurden ermittelt bei Boden: Lehm, halbfest (TL;TM). Die Angaben sind ausschließlich nur für eine erste Auswahl infrage kommender Schraubfundamenttypen im Designlevel angegeben. Grundlage für eine endgültige Fundamentbemessung sind Belastungsversuche vor Ort sowie ein statischer Nachweis zur inneren Tragfähigkeit der KRINNER Schraubfundamente. Das Bauproduktegesetz, die Bauprodukteverordnung, sonstige Regelungen der EG und die jeweiligen Landesbauordnungen sind hierbei zu berücksichtigen.
Hinweise zum Eindrehequipment
Für das Eindrehen der M-Serie bieten wir den passenden Adapter im Webshop an. (Adapter SQ1 TK" 116,150,167, E 140). Zusammen mit der Eindrehmaschine KRE B2 gelingt eine schnelle Installation.
